Esta página contiene información y recursos de utilidad para la práctica del hiking (senderismo, excursionismo) como, por ejemplo, la cartografía digital.

Cartografía digital

Cartografía digital

IDE Códigos EPSG Niveles de zoom Documentación Desarrollo

Infraestructuras de Datos Espaciales

A continuación se detallan algunos portales relacionados con las Infraestructuras de Datos Espaciales (IDE) a nivel nacional y autonómico:

España

Catalunya

Euskadi

Andalucía

Códigos EPSG

Algunos de los códigos EPSG (European Petroleum Survey Group) y los Sistemas de Referencia de Coordenadas usados habitualmente son los siguientes:

Código EPSG Descripción
EPSG:3034 ETRS89-extended / LCC Europe Para la cartografía pan-Europeo a escalas <= 1:500.000 (IDEE)
EPSG:3035 ETRS89-extended / LAEA Europe Para representación y análisis estadístico pan-Europeos (IDEE)
EPSG:3042 ETRS89 / UTM zone 30N (N-E)
EPSG:3395 WGS 84 / World Mercator
EPSG:3587 NAD83(NSRS2007) / Michigan Central
EPSG:3785 Popular Visualisation CRS / Mercator – Spherical Mercator (deprecated EPSG code wrongly defined)
EPSG:3857 WGS 84 / Pseudo-Mercator – Spherical Mercator, Google Maps, OpenStreetMap, Bing, ArcGIS, ESRI
EPSG:4230 Coordenadas Geográficas ED50
EPSG:4258 Coordenadas Elipsoidales European Terrestrial Reference System 1989 (ETRS89)
EPSG:4267 Coordenadas Geográficas North American Datum 1927 (NAD27)
EPSG:4269 Coordenadas Geográficas North American Datum 1983 (NAD83)
EPSG:4324 Coordenadas Geográficas WGS 72BE Transit Broadcast Ephemeris
EPSG:4326 WGS 84 – WGS84 - World Geodetic System 1984, used in GPS (es el utilizado por MOBAC)
EPSG:23028 Proyección UTM ED50 Huso 28 N
EPSG:23029 Proyección UTM ED50 Huso 29 N
EPSG:23030 Proyección UTM ED50 Huso 30 N
EPSG:23031 Proyección UTM ED50 Huso 31 N
EPSG:25828 Proyección UTM ETRS89 Huso 28 N
EPSG:25829 Proyección UTM ETRS89 Huso 29 N
EPSG:25830 Proyección UTM ETRS89 Huso 30 N
EPSG:25831 Proyección UTM ETRS89 Huso 31 N
EPSG:32628 Proyección UTM WGS84 Huso 28 N
EPSG:32629 Proyección UTM WGS84 Huso 29 N
EPSG:32630 Proyección UTM WGS84 Huso 30 N
EPSG:32631 Proyección UTM WGS84 Huso 31 N
EPSG:900913 Google Maps Global Mercator – Spherical Mercator (unofficial - used in open source projects / OSGEO)

En los Servicios Web de Mapas (WMS) el estàndar “de facto” es el EPSG:3857 (WGS 84 / Pseudo-Mercator), también llamado “Web Mercator”, “Google Maps Compatible”, etc.

Niveles de zoom

El nivel de zoom determina qué parte del mundo es visible en un mapa. Lo más común es proporcionar mapas con 23 niveles de zoom, siendo 0 el nivel de zoom más bajo (completamente alejado) y 22 el más alto (completamente acercado).

Cada nivel de zoom está formado por un mosaico de 2^zoom x 2^zoom teselas. Con niveles de zoom bajos, un pequeño conjunto de teselas cubre un área geográfica grande. A niveles de zoom más altos, un mayor número de mosaicos cubre un área geográfica más pequeña.

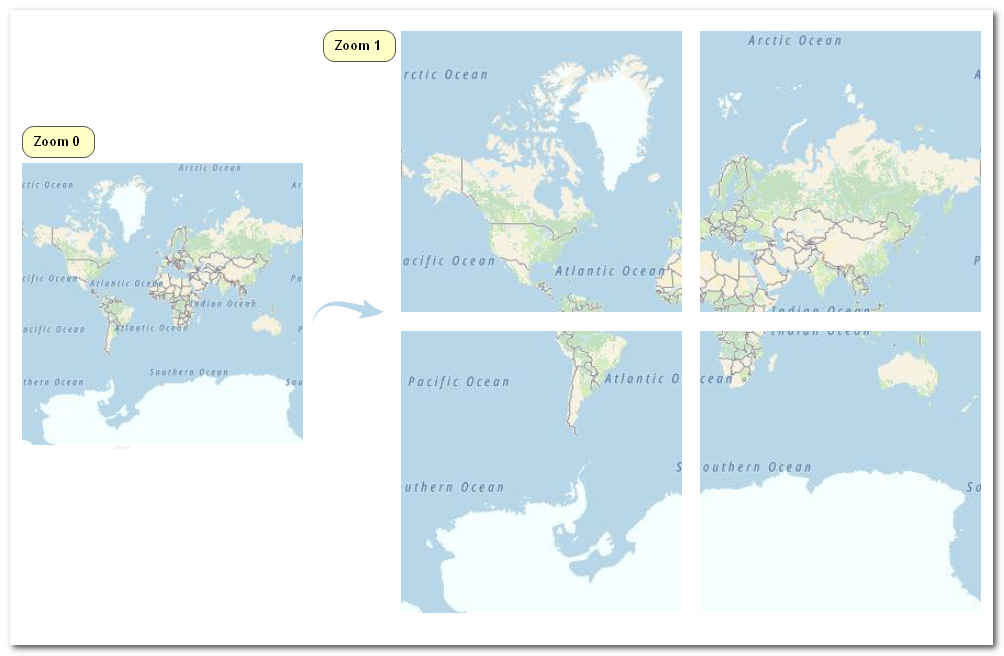

Inicialmente, en el nivel de zoom 0, el mapa del mundo cabe en una única tesela. En el nivel 1 se utilizan 4 teselas para representar el mundo en un cuadrado de 2x2 y así sucesivamente:

Fuente: https://developer.tomtom.com/maps-api/maps-api-documentation/zoom-levels-and-tile-grid

Para descubrir el tamaño real de un solo mosaico en un nivel de zoom dado, podemos usar la fórmula circunferencia del nivel de la tierra / 2^zoom que produce el número de metros por lado del mosaico, donde la circunferencia de la tierra en el Ecuador es igual a 40,075,017 metros.

La mayoría de teselas suelen tener un tamaño de 256x256 píxeles (aunque alguna librería puede trabajar con teselas de 512x512 píxeles) por lo que se puede calcular el número de metros que representa cada una de ellas:

Nivel de zoom Metros/píxel Metros/lado tesela Núm. de teselas Escala (pantalla) Se puede ver
0 156543 40075017 1 1:500 000 000 todo el mundo
1 78271.5 20037508 4 1:250 000 000
2 39135.8 10018754 16 1:150 000 000 área subcontinental
3 19567.88 5009377.1 64 1:70 000 000 país más grande
4 9783.94 2504688.5 256 1:35 000 000
5 4891.97 1252344.3 1 024 1:15 000 000 gran país africano
6 2445.98 626172.1 4 096 1:10 000 000 gran país europeo
7 1222.99 313086.1 16 384 1:4 000 000 pequeño país, estado de EE. UU.
8 611.5 156543 65 536 1:2 000 000
9 305.75 78271.5 262 144 1:1 000 000 área amplia, área metropolitana grande
10 152.87 39135.8 1 048 576 1:500 000 área metropolitana
11 76.44 19567.9 4 194 304 1:250 000 ciudad
12 38.219 9783.94 16 777 216 1:150 000 pueblo o distrito de la ciudad
13 19.109 4891.97 67 108 864 1:70 000 pueblo o suburbio
14 9.555 2445.98 268 435 456 1:35 000
15 4.777 1222.99 1 073 741 824 1:15 000 camino pequeño
16 2.3887 611.496 4 294 967 296 1:8 000 calle
17 1.1943 305.748 17 179 869 184 1:4 000 bloque, parque, direcciones
18 0.5972 152.874 68 719 476 736 1:2 000 algunos edificios, arboles
19 0.14929 76.437 274 877 906 944 1:1 000 detalles de la carretera local y el cruce
20 0.14929 38.2185 1 099 511 627 776 1:500 un edificio de tamaño medio
21 0.074646 19.10926 4 398 046 511 104 1:250
22 0.037323 9.55463 17 592 186 044 416 1:125

Los niveles de zoom que proporcionan diferentes proveedores de mapas son los siguientes:

  • Google: mapa de carreteras (hasta el nivel 18); satélite (hasta el nivel 20 o 21)
  • Bing: satélite (hasta el nivel 19)
  • VirtualEarth (Satélite): hasta el nivel 19
  • Mapbox: hasta el nivel 22
  • TomTom: hasta el nivel 22

WMTS

Las URL de un servidor WMTS tienen una serie de parámetros estàndard (los nombres de los cuales son case insensitive):

Parámetro Tipo Descripción
SERVICE Requerido Tiene que ser “WMTS”
VERSION Opcional Estándar de la versión WMTS. Por defecto es “1.0.0”
REQUEST Requerido Qué se pide. Puede ser GetTile o GetCapabilities

Cuando se hace una petición GetTile se pueden especificar los siguientes parámetros (se pueden saber los diferentes valores mediante la petición GetCapabilities):

Parámetro Descripción
TILEMATRIXSET El conjunto de matrices que se utilizará para el mosaico de salida
TILEMATRIX La matriz que se utilizará para el mosaico de salida
TILECOL El índice de columna del mosaico de salida
TILEROW El índice de fila del mosaico de salida
LAYER La capa para la que se generará el mosaico de salida
FORMAT El formato de imagen devuelto

Google Maps Tiles

Las teselas de Google Maps se pueden obtener mediante la siguiente URL:

https://mt0.google.com/vt/lyrs=s&hl=es&x={x}&y={y}&z={z}&s=Ga

Las diferentes capas (lyrs) que se pueden utilizar son:

  • h = roads only 0-22
  • m = standard roadmap (Plan) 0-22
  • p = terrain = t,r 0-22
  • r = somehow altered roadmap 0-22
  • s = satellite only 0-21
  • t = terrain only 0-22
  • y = hybrid = s,r (Earth) 0 - 21
  • traffic

Documentación

Blogs

  • Geotics: Blog de Juan Carlos Sierra con bastantes artículos y vídeos sobre Google Earth (canal de YouTube)

Software

  • Google Earth Studio
  • Garmin BaseCamp
  • GPS Visualizer: Herramienta online que permite crear un mapa y perfiles a partir de datos geográficos. Se pueden introducir datos GPS (tracks y waypoints), coordenadas, rutas de coche, etc.
  • uTrack: Generador de informes online de tracks GPX (estadísticas de distancia y elevación, mapa, etc.). Obsoleto
  • GPX2KML: Conversor entre ficheros GPX/KML (waypoints, tracks, routes)
  • KML2GPX: Conversor entre ficheros GPX/KML (waypoints, tracks, routes)

Desarrollo

  • Keyhole Markup Language: KML es un formato de archivo que se utiliza para mostrar datos geográficos en programas como Google Earth. Puede crear archivos KML para identificar ubicaciones, agregar superposiciones de imágenes y exponer datos enriquecidos de nuevas formas. KML es un estándar internacional mantenido por Open Geospatial Consortium, Inc. (OGC). El KML Tutorial es la forma más fácil de aprender a trabajar con este tipo de archivos.

  • OpenLayers: A high-performance, feature-packed library for all your mapping needs
  • MapTiler: Mapping platform for quick publishing of zoomable maps online
  • epsg.io: Coordinate Systems Worldwide
  • TomTom Map Display API
  • Mapbox: Maps and location for developers
  • MapServer: Open Source platform for publishing spatial data and interactive mapping applications to the web
  • Google Map Tile Info

FAQs

Track vs Tour (Animated) vs Path

Al cargar un fichero KML en Google Earth puede pasar que aparezca un control deslizante de tiempo debido a que el fichero contiene marcas de tiempo asociadas a la ruta de navegación GPS (campos <when>):

  • Un track está formado por un <gx:Track> con muchos campos <when>
  • Un path está formado por un <linestring> con <coordinates>

Se pueden eliminar estas marcas de tiempo copiando el track del panel de navegación izquierdo de Google Earth y pegándolo en un editor de textos que soporte expresiones regulares (como Notepad++) para borrar todos los valores <when>:

  • Copiar el track del panel de navegación izquierdo de Google Earth
  • Pegar el texto en Notepad++ o abrir el fichero KML
  • Abrir el diálogo para buscar y reemplazar (Ctrl+H)
  • Marcar la opción para usar expresiones regulares y utilizar la siguiente expresión en la búsqueda: <when>.*</when>
  • Reemplazar todos los valores por vacío (empty)
